近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種可調式水分儀安裝支架》喜獲國家實用新型專利，專利號為CN201922391872.6，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。
專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。
專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。
實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。
維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。
未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。
一種可調式水分儀安裝支架，包括殼體，殼體內設有收納腔，收納腔內設有升降架，升降架的一側設有升降齒，升降架的另一側設有隱藏槽，隱藏槽內通過軸與吊架相連，吊架上通過軸與支撐臂相連，支撐臂的另一端與隱藏槽相卡接，隱藏槽的內壁上設有定位卡槽；殼體內升降架的一端設有齒輪，齒輪與升降齒咬合，齒輪的齒輪軸軸矛連接桿相連，連接桿上插有定位搖把，定位搖把與殼體上的定位口相對應；殼體外套有定位架；本實用新型通過設有的升降架，實現了安裝的高度的調節，通過定位架的設置，實現了整體的旋轉角度的調節，使用靈活，調節方便，結構簡單。
1.一種可調式水分儀安裝支架，包括殼體，其特征在于：所述的殼體內設有收納腔，所述的收納腔內設有升降架，所述的升降架的一側設有升降齒，所述的升降架的另一側設有隱藏槽，所述的隱藏槽內通過軸與吊架相連，所述的吊架上通過軸與支撐臂相連，所述的支撐臂的另一端與隱藏槽相卡接，所述的隱藏槽的內壁上設有定位卡槽；所述的殼體內升降架的一端設有齒輪，所述的齒輪與升降齒咬合，所述的齒輪的齒輪軸與連接桿相連，所述的連接桿上插有定位搖把，所述的定位搖把與殼體上的定位口相對應；所述的殼體外套有定位架，所述的定位架與殼體之間設有平鍵，所述的定位架下方設有軸承，所述的軸承的內圈與殼體相連，所述的軸承的外圈固定在定位座上，所述的定位座固定在固定座上，所述的定位架上設有定位釘，所述的定位釘與定位座上的定位孔相對應。
2.根據權利要求1所述的一種可調式水分儀安裝支架，其特征在于：所述的連接桿為 L型連接桿。
3.根據權利要求1所述的一種可調式水分儀安裝支架，其特征在于：所述的定位孔環繞分布在定位座上。
一種可調式水分儀安裝支架
技術領域
本實用新型涉及水分儀技術領域，具體涉及一種可調式水分儀安裝支架。
背景技術
在線檢測水分儀主要應用于需快速測定水分的行業，適合皮帶傳輸物料時使用。在煙草加工行業制絲生產線煙葉或煙絲的含水率是最重要的一項工藝參數，在線測定和控制物料的含水率對于提高卷煙產品的內在質量具有重要影響，因此，水分測定儀在煙草加工行業制絲生產線應用尤為廣泛。為保證含水率測定值的準確可靠，對水分儀的在線安裝位置和安裝精度要求較高，需根據設備布局及物料輸送狀況進行適時調整以達到最佳檢測效果，目前使用的固定式水分儀安裝支架難以適應更高的生產及工藝需求，無法調整對應角度和高度。
實用新型內容
本實用新型的目的是針對現有的技術存在的不足，提出了一種可調式水分儀安裝支架，包括殼體，所述的殼體內設有收納腔，所述的收納腔內設有升降架，所述的升降架的一側設有升降齒，所述的升降架的另一側設有隱藏槽，所述的隱藏槽內通過軸與吊架相連，所述的吊架上通過軸與支撐臂相連，所述的支撐臂的另一端與隱藏槽相卡接，所述的隱藏槽的內壁上設有定位卡槽；所述的殼體內升降架的一端設有齒輪，所述的齒輪與升降齒咬合，所述的齒輪的齒輪軸與連接桿相連，所述的連接桿上插有定位搖把，所述的定位搖把與殼體上的定位口相對應；所述的殼體外套有定位架，所述的定位架與殼體之間設有平鍵，所述的定位架下方設有軸承，所述的軸承的內圈與殼體相連，所述的軸承的外圈固定在定位座上，所述的定位座固定在固定座上，所述的定位架上設有定位釘，所述的定位釘與定位座上的定位孔相對應。
所述的連接桿為 L型連接桿。
所述的定位孔環繞分布在定位座上。
本實用新型的有益效果為：提出了一種結構緊湊的一種可調式水分儀安裝支架，本實用新型通過設有的升降架，實現了安裝的高度的調節，通過定位架的設置，實現了整體的旋轉角度的調節，通過設置的吊架，實現了安裝角度的調節，實現了全方位，多角度的安裝調節，本實用新型使用靈活，調節方便，結構簡單。
附圖說明

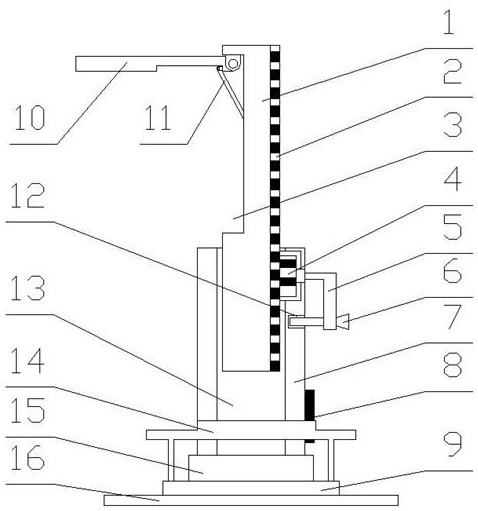

圖1是本實用新型的結構示意圖。
圖2是本實用新型的收納后的結構示意圖。
圖3是本實用新型的定位座的結構示意圖。
圖中：1、升降架，2、升降齒，3、隱藏槽，4、齒輪，5、連接桿，6、定位搖把，7、殼體，8、平鍵，9、定位座，10、吊架，11、支撐臂，12、定位口，13、收納腔，14、定位架，15、軸承，16、固定座，17、定位孔，18、定位釘。
具體實施方式
附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。
實施例1,如圖所示：一種可調式水分儀安裝支架，包括殼體7，所述的殼體7內設有收納腔13，所述的收納腔13內設有升降架1，所述的升降架1的一側設有升降齒2，所述的升降架1的另一側設有隱藏槽3，所述的隱藏槽3內通過軸與吊架10相連，所述的吊架10上通過軸與支撐臂11相連，所述的支撐臂11的另一端與隱藏槽3相卡接，所述的隱藏槽3的內壁上設有定位卡槽；所述的殼體7內升降架1的一端設有齒輪4，所述的齒輪4與升降齒2咬合，所述的齒輪4的齒輪軸軸矛連接桿5相連，所述的連接桿5上插有定位搖把6，所述的定位搖把6與殼體7上的定位口12相對應；所述的殼體7外套有定位架14，所述的定位架14與殼體7之間設有平鍵8，所述的定位架14下方設有軸承15，所述的軸承15的內圈與殼體7相連，所述的軸承15的外圈固定在定位座9上，所述的定位座9固定在固定座16上，所述的定位架14上設有定位釘18，所述的定位釘18與定位座9上的定位孔17相對應。
實施例2, 一種可調式水分儀安裝支架，所述的連接桿5為 L型連接桿5。所述的定位孔17環繞分布在定位座9上。通過定位孔17和定位釘18的設置，實現了殼體7的旋轉角度調節后的固定。
在工作通過定位搖使將升降架1上升至指定高度后，通過將定位搖把6插在定位口12內，實現高度定位，將吊架10抬起后，當抬到指定高度后，通過支撐臂11卡在隱藏槽3內的卡槽內，實現安裝角度定位，通過把持定位架14的周邊將定位架14提起，并轉動定位架14到指定位置，并落下定位架14，使定位架14上的定位釘18卡在定位孔17內，實現旋轉角度定位，此時實現了全方位的角度調節，只需要將水分儀固定在吊架10上即可開始檢測。
本實用新型提出了一種結構緊湊的一種可調式水分儀安裝支架，通過設有的升降架1，實現了安裝的高度的調節，通過定位架14的設置，實現了整體的旋轉角度的調節，通過設置的吊架，實現了安裝角度的調節，實現了全方位，多角度的安裝調節，本實用新型使用靈活，調節方便，結構簡單。
最后說明的是，選取上述實施例并對其進行了詳細的說明和描述是為了更好的說明本發明專利的技術方案，并不是想要局限于所示的細節。本領域的技術人員對本發明的技術方案進行修改或同等替換，而不脫離本發明技術方案的宗旨和范圍的，均應涵蓋在本發明的權利要求范圍當中。
