近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種便攜式鹵素水分儀》喜獲國家實用新型專利，專利號為CN201922455385.1，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。
專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。
專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。
實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。
維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。
未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。
一種便攜式鹵素水分儀，包括殼體，殼體內為中空殼體，殼體內設有烘干腔、稱重裝置腔和儲物腔，烘干腔和儲物腔為開口結構，烘干腔和儲物腔的開口處均設有上蓋，烘干腔內設有鹵素?zé)簦u素?zé)羯戏皆O(shè)有拖網，拖網固定在烘干腔內壁上，烘干腔外壁上設有散熱口，且散熱口設在殼體一端的外壁上，烘干腔的一側為稱重裝置腔，稱重裝置強上方的殼體上設有稱重插口；本實用新型通過縮小并合理組裝，實現了縮小鹵素水分儀的體積，實現了便于攜帶并可以實時的檢測；通過將鹵素?zé)粼O(shè)在殼體內部，減少了所需的空間；通過將稱重支架和稱重盤拆分后設在儲物腔內，減少了空間，并便于攜帶。本實用新型結構小巧，便于攜帶，適于推廣。
1.一種便攜式鹵素水分儀，包括殼體，其特征在于：所述的殼體內為中空殼體，所述的殼體內設有烘干腔、稱重裝置腔和儲物腔，所述的烘干腔和儲物腔為開口結構，所述的烘干腔和儲物腔的開口處均設有上蓋，所述的烘干腔內設有鹵素?zé)?，所述的鹵素?zé)羯戏皆O(shè)有拖網，所述的拖網固定在烘干腔內壁上，所述的烘干腔外壁上設有散熱口，且所述的散熱口設在殼體一端的外壁上，所述的烘干腔的一側為稱重裝置腔，所述的稱重裝置強上方的殼體上設有稱重插口，所述的稱重裝置腔的一側殼體的外壁上設有顯示器，所述的稱重裝置腔的另一側為儲物腔，所述的儲物腔內裝有稱重支架和稱重盤，所述的儲物腔的一側殼體的外壁上嵌有電源隱藏腔，所述的電源隱藏腔內卡有插頭，所述的插頭與電線相連，所述的電線與稱重裝置腔內的控制主板相連。
2.根據權利要求1所述的一種便攜式鹵素水分儀，其特征在于：所述的稱重插口設有四個，所述的稱重支架設有四個。
3.根據權利要求1所述的一種便攜式鹵素水分儀，其特征在于：所述的顯示器為觸控顯示器。
4.根據權利要求1所述的一種便攜式鹵素水分儀，其特征在于：所述的稱重支架支在稱重裝置上。
5.根據權利要求1所述的一種便攜式鹵素水分儀，其特征在于：所述的稱重盤的底為鋼網。
6.根據權利要求1所述的一種便攜式鹵素水分儀，其特征在于：所述的稱重支架為Z型支架。
一種便攜式鹵素水分儀
技術領域
本實用新型涉及鹵素水分儀技術領域，具體涉及一種便攜式鹵素水分儀。
背景技術
鹵素水份儀是一種新型快速的水分檢測儀器。采用環形鹵素?zé)艏訜?，智能化操作。能快速均勻地干燥樣品，獲得準確的水份測定結果清晰的水份測定信息顯示能實現直觀、簡單、方便地儀器操作，但現有的鹵素水分儀的體積較大，不便于攜帶。
實用新型內容
本實用新型的目的是針對現有的技術存在的不足，提出了一種便攜式鹵素水分儀，包括殼體，所述的殼體內為中空殼體，所述的殼體內設有烘干腔、稱重裝置腔和儲物腔，所述的烘干腔和儲物腔為開口結構，所述的烘干腔和儲物腔的開口處均設有上蓋，所述的烘干腔內設有鹵素?zé)?，所述的鹵素?zé)羯戏皆O(shè)有拖網，所述的拖網固定在烘干腔內壁上，所述的烘干腔外壁上設有散熱口，且所述的散熱口設在殼體一端的外壁上，所述的烘干腔的一側為稱重裝置腔，所述的稱重裝置強上方的殼體上設有稱重插口，所述的稱重裝置腔的一側殼體的外壁上設有顯示器，所述的稱重裝置腔的另一側為儲物腔，所述的儲物腔內裝有稱重支架和稱重盤，所述的儲物腔的一側殼體的外壁上嵌有電源隱藏腔，所述的電源隱藏腔內卡有插頭，所述的插頭與電線相連，所述的電線與稱重裝置腔內的控制主板相連。
所述的稱重插口設有四個，所述的稱重支架設有四個。
所述的顯示器為觸控顯示器。
所述的稱重支架支在稱重裝置上。
所述的稱重盤的底為鋼網。
所述的稱重支架為Z型支架。
本實用新型的有益效果為：提出了一種結構緊湊的一種便攜式鹵素水分儀，具備以下有益效果：本實用新型通過縮小并合理組裝，實現了縮小鹵素水分儀的體積，實現了便于攜帶并可以實時的檢測；由于本實用新型的體積小，故檢測的樣品少，通過鹵素?zé)艨梢苑奖憧旖莸倪M(jìn)行烘干，檢測更加方便、靈活。通過將鹵素?zé)粼O(shè)在殼體內部，減少了所需的空間；通過將稱重支架和稱重盤拆分后設在儲物腔內，減少了空間，并便于攜帶。本實用新型結構小巧，便于攜帶，適于推廣。
附圖說明

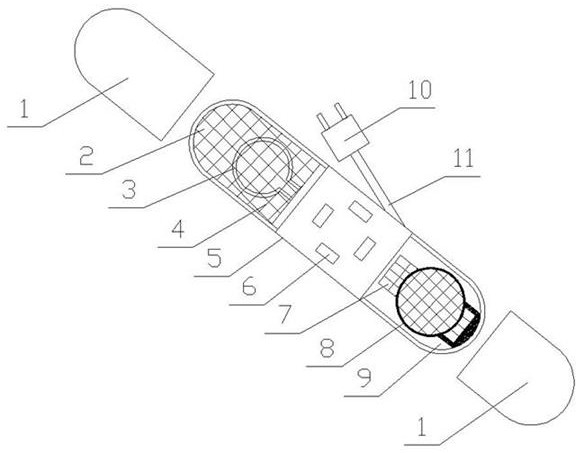

圖1是本實用新型的結構示意圖。
圖2是本實用新型的內部結構示意圖。
圖3是本實用新型的稱重狀態結構示意圖。
圖中：1、上蓋，2、烘干腔，3、鹵素?zé)簦?、拖網，5、殼體，6、稱重插口，7、稱重支架，8、稱重盤，9、儲物腔，10、插頭，11、電線，12、散熱口，13、稱重裝置腔，14、顯示器，15、電源隱藏腔。
具體實施方式
附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。
實施例1,如圖所示：一種便攜式鹵素水分儀，包括殼體5，所述的殼體5內為中空殼體5，所述的殼體5內設有烘干腔2、稱重裝置腔13和儲物腔9，所述的烘干腔2和儲物腔9為開口結構，所述的烘干腔2和儲物腔9的開口處均設有上蓋1，所述的烘干腔2內設有鹵素?zé)?，所述的鹵素?zé)?上方設有拖網4，所述的拖網4固定在烘干腔2內壁上，所述的烘干腔2外壁上設有散熱口12，且所述的散熱口12設在殼體5一端的外壁上，所述的烘干腔2的一側為稱重裝置腔13，所述的稱重裝置強上方的殼體5上設有稱重插口6，所述的稱重裝置腔13的一側殼體5的外壁上設有顯示器14，所述的稱重裝置腔13的另一側為儲物腔9，所述的儲物腔9內裝有稱重支架7和稱重盤8，所述的儲物腔9的一側殼體5的外壁上嵌有電源隱藏腔15，所述的電源隱藏腔15內卡有插頭10，所述的插頭10與電線11相連，所述的電線11與稱重裝置腔13內的控制主板相連。
實施例2, 一種便攜式鹵素水分儀，所述的稱重插口6設有四個，所述的稱重支架7設有四個。所述的顯示器14為觸控顯示器14。所述的稱重支架7支在稱重裝置上。所述的稱重盤8的底為鋼網。所述的稱重支架7為Z型支架。通過將稱重支架7分解，使稱重支架7便于收納。
在使用時將稱重支架7和稱重盤8取出，將需要烘干的樣品放到稱重盤8上，再將稱重盤8放置在烘干腔2的拖網4上，蓋上烘干腔2的上蓋1，并將插頭10接上電源，并通過顯示器14對本實用新型進行控制，將稱重支架7插進稱重插口6，并通過顯示器14進行清零，再通過顯示器14控制鹵素?zé)?開始工作，對樣品進行烘干，當烘干完成后，將稱重盤8取出并放置在稱重支架7上進行稱重，控制主板最后顯示出讀數，控制主板和稱重裝置為常規的鹵素水分儀所配備的控制主板和稱重裝置。
本實用新型提出了一種結構緊湊的一種便攜式鹵素水分儀，通過縮小并合理組裝，實現了縮小鹵素水分儀的體積，實現了便于攜帶并可以實時的檢測；由于本實用新型的體積小，故檢測的樣品少，通過鹵素?zé)?可以方便快捷的進行烘干，檢測更加方便、靈活。通過將鹵素?zé)?設在殼體5內部，減少了所需的空間；通過將稱重支架7和稱重盤8拆分后設在儲物腔9內，減少了空間，并便于攜帶。本實用新型結構小巧，便于攜帶，適于推廣。
最后說明的是，選取上述實施例并對其進行了詳細的說明和描述是為了更好的說明本發明專利的技術方案，并不是想要局限于所示的細節。本領域的技術人員對本發明的技術方案進行修改或同等替換，而不脫離本發明技術方案的宗旨和范圍的，均應涵蓋在本發明的權利要求范圍當中。
