近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種高精度立式鹵素水分儀》喜獲國家實用新型專利，專利號為CN202020117481.5，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。
專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。
專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。
實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。
維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。
未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。
一種高精度立式鹵素水分儀，包括殼體，殼體正面通過銷軸設有封閉門，封閉門上設有控制顯示器，封閉門的兩側內壁上設有定位凸起，殼體的背面通過螺栓固定有電機罩，電機罩內設有驅動電機，驅動電機上設有輸出軸，輸出軸與攪拌連軸的中心點相連，攪拌連軸的的兩端設有U型通過口，U型通過口的端面上固定有攪拌板，攪拌連軸設在殼體內，攪拌連軸的下方設有稱量槽，稱量槽的一側設有鹵素?zé)?，稱量槽固定在稱量支座上，稱量支座和鹵素?zé)粼O(shè)在控制底座上，控制底座設在殼體內；本實用新型通過攪拌連軸的設置，實現了樣品在U型稱量槽持續翻動或運動，避免鹵素?zé)魧?duì)樣品直射從而對樣品的灼傷。
1.一種高精度立式鹵素水分儀，包括殼體，其特征在于：所述的殼體正面通過銷軸設有封閉門，所述的封閉門上設有控制顯示器，所述的封閉門的兩側內壁上設有定位凸起，所述的殼體的背面通過螺栓固定有電機罩，所述的電機罩內設有驅動電機，所述的驅動電機上設有輸出軸，所述的輸出軸與攪拌連軸的中心點相連，所述的攪拌連軸的兩端設有U型通過口，所述的U型通過口的端面上固定有攪拌板，所述的攪拌連軸設在殼體內，所述的攪拌連軸的下方設有稱量槽，所述的稱量槽的一側設有鹵素?zé)簦龅姆Q量槽固定在稱量支座上，所述的稱量支座和鹵素?zé)粼O(shè)在控制底座上，所述的控制底座設在殼體內。
2.根據權利要求1所述的一種高精度立式鹵素水分儀，其特征在于：所述的殼體的正面和頂面均設有通風口，且所述的通風口設有不止一個。
3.根據權利要求1所述的一種高精度立式鹵素水分儀，其特征在于：所述的稱量槽為U型稱量槽，所述的稱量槽的兩側固定有阻攔網。
4.根據權利要求1所述的一種高精度立式鹵素水分儀，其特征在于：所述的控制底座內設有稱量裝置，所述的稱量裝置與稱量支座相連。
一種高精度立式鹵素水分儀
技術領域
本實用新型涉及水分儀設備技術領域，具體涉及一種高精度立式鹵素水分儀。
背景技術
傳統的水分測定一般是采用烘箱干燥法，這種測試方法一個樣品的測試周期需要三到四個小時，工作效率比較低，無法適應高節奏的企業生產需求。而現有的鹵素水分儀在進行檢測的時候僅僅只是對不動的樣品進行烘干檢測，由于鹵素?zé)糁鄙涞脑蛉菀自斐蓪?duì)樣品的損傷，從而產生誤差。
實用新型內容
本實用新型的目的是針對現有的技術存在的不足，提出了一種高精度立式鹵素水分儀，包括殼體，所述的殼體正面通過銷軸設有封閉門，所述的封閉門上設有控制顯示器，所述的封閉門的兩側內壁上設有定位凸起，所述的殼體的背面通過螺栓固定有電機罩，所述的電機罩內設有驅動電機，所述的驅動電機上設有輸出軸，所述的輸出軸與攪拌連軸的中心點相連，所述的攪拌連軸的的兩端設有U型通過口，所述的U型通過口的端面上固定有攪拌板，所述的攪拌連軸設在殼體內，所述的攪拌連軸的下方設有稱量槽，所述的稱量槽的一側設有鹵素?zé)?，所述的稱量槽固定在稱量支座上，所述的稱量支座和鹵素?zé)粼O(shè)在控制底座上，所述的控制底座設在殼體內。
所述的殼體的正面和頂面均設有通風口，且所述的通風口設有不止一個。
所述的稱量槽為U型稱量槽，所述的稱量槽的兩側固定有阻攔網。
所述的控制底座內設有稱量裝置，所述的稱量裝置與稱量支座相連。
本實用新型的有益效果為：提出了一種結構緊湊的一種高精度立式鹵素水分儀，具備以下有益效果：（1）、本實用新型通過攪拌連軸的設置，實現了樣品在U型稱量槽持續翻動或運動，避免鹵素?zé)魧?duì)樣品直射從而對樣品的灼傷。
（2）、本實用新型通過將鹵素?zé)粼O(shè)置在U型稱量槽的一側，即實現了鹵素?zé)艚嚯x對樣品的照射，又提高了樣品烘干的速度，提高了檢測的效率，并縮短了檢測時長。
（3）、本實用新型通過設有的通風口，在鹵素?zé)魧?duì)樣品進行烘干過程中產生的潮濕的空氣進行排出，提高了對樣品進行烘干的速度，防止保留在空氣中的水分再次被烘干的樣品吸收。
附圖說明

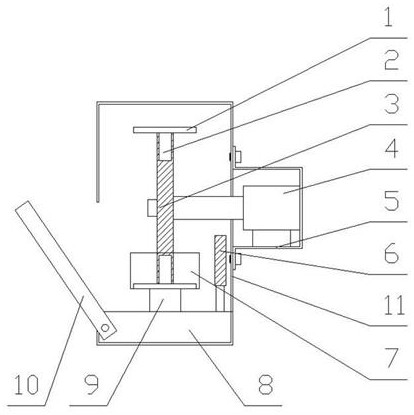

圖1是本實用新型的結構示意圖。
圖2是本實用新型的正面結構示意圖。
圖3是本實用新型的稱量槽結構示意圖。
圖4是本實用新型的封閉門結構示意圖。
圖5是本實用新型的鹵素?zé)艚Y(jié)構示意圖。
圖6是本實用新型的攪拌連軸結構示意圖。
圖中：1、攪拌板，2、U型通過口，3、攪拌連軸，4、驅動電機，5、電機罩，6、鹵素?zé)簦?、稱量槽，8、控制底座，9、稱量支座，10、封閉門，11、殼體，12、通風口，13、阻攔網，14、定位凸起。
具體實施方式
附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。
實施例1,如圖所示：一種高精度立式鹵素水分儀，包括殼體11，所述的殼體11正面通過銷軸設有封閉門10，所述的封閉門10上設有控制顯示器，所述的封閉門10的兩側內壁上設有定位凸起14，所述的殼體11的背面通過螺栓固定有電機罩5，所述的電機罩5內設有驅動電機4，所述的驅動電機4上設有輸出軸，所述的輸出軸與攪拌連軸3的中心點相連，所述的攪拌連軸3的的兩端設有U型通過口2，所述的U型通過口2的端面上固定有攪拌板1，所述的攪拌連軸3設在殼體11內，所述的攪拌連軸3的下方設有稱量槽7，所述的稱量槽7的一側設有鹵素?zé)?，所述的稱量槽7固定在稱量支座9上，所述的稱量支座9和鹵素?zé)?設在控制底座8上，所述的控制底座8設在殼體11內。
實施例2,一種高精度立式鹵素水分儀，所述的殼體11的正面和頂面均設有通風口12，且所述的通風口12設有不止一個。所述的稱量槽7為U型稱量槽，所述的稱量槽7的兩側固定有阻攔網13。所述的控制底座8內設有稱量裝置，所述的稱量裝置與稱量支座9相連。通過稱量槽7的兩側設有的阻攔網13，實現了在鹵素?zé)?照射時可使光照射到稱量槽7內的樣品上。
在使用時，開啟封閉門10，將樣品投入到稱量槽7內，關閉封閉門10后，通過控制顯示器開啟檢測；開啟檢測后，驅動電機4帶動攪拌連軸3轉動，攪拌連軸3兩端固定的攪拌板1在稱量槽7內進行緩慢的持續的循環的攪拌，避免由于鹵素?zé)?對樣品的直射造成對樣品的灼傷；通過控制地做內稱量裝置對烘干前后樣品進行稱量；當檢測完成后開啟封閉門10將樣品取出即可，封閉門10上設有的控制顯示器和驅動電機4通過導線與控制底座8相連。
本實用新型提出了一種結構緊湊的一種高精度立式鹵素水分儀，通過攪拌連軸3的設置，實現了樣品在稱量槽7持續翻動或運動，避免鹵素?zé)?對樣品直射從而對樣品的灼傷。通過將鹵素?zé)?設置在稱量槽7的一側，即實現了鹵素?zé)?近距離對樣品的照射，又提高了樣品烘干的速度，提高了檢測的效率，并縮短了檢測時長。通過設有的通風口12，在鹵素?zé)?對樣品進行烘干過程中產生的潮濕的空氣進行排出，提高了對樣品進行烘干的速度，防止保留在空氣中的水分再次被烘干的樣品吸收。
最后說明的是，選取上述實施例并對其進行了詳細的說明和描述是為了更好的說明本發明專利的技術方案，并不是想要局限于所示的細節。本領域的技術人員對本發明的技術方案進行修改或同等替換，而不脫離本發明技術方案的宗旨和范圍的，均應涵蓋在本發明的權利要求范圍當中。
