近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種鹵素水分快速測定儀》喜獲國家實用新型專利，專利號為CN201922417100.5，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。
專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。
專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。
實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。
維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。
未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。
一種鹵素水分快速測定儀，包括移動輪，底座上設有控制面板、主開關、拎手和主箱體，主箱體上設有進風口，上蓋體上設有出風口和彈開按鈕，出風口連接排風機，紅外主箱連接遠紅外燈，隔斷下方設有量杯，稱量傳感器連接主電板，電路板連接主開關和控制面板，本實用新型通過風帶走熱量，因此可以維持稱量傳感器的溫度的相對穩定，同時縮短了樣品加熱干燥時間，且樣品不須粉碎或混合處理，故不會產生腳料，紅外主箱連接遠紅外燈能使樣品內部發熱，把其內的水分排于樣品表面，并通過吸風機和排風機產生的風對流將水汽帶走并提高美觀性。
1.一種鹵素水分快速測定儀，包括移動輪，其特征在于：所述的移動輪安裝在底座下方，所述的底座上設有控制面板、主開關、拎手和主箱體，所述的主箱體上設有進風口，所述的主箱體通過折頁連接上蓋體，所述的上蓋體上設有出風口和彈開按鈕，所述的彈開按鈕連接彈開開關，所述的出風口連接排風機，所述的排風機一側設有紅外主箱，所述的紅外主箱連接遠紅外燈，所述的遠紅外燈安裝在隔斷上，所述的隔斷下方設有量杯，所述的量杯下方設有稱量傳感器，所述的稱量傳感器連接主電板，所述的主電板上設有電路板和CPU處理器，所述的電路板連接主開關和控制面板。
2.根據權利要求1所述的一種鹵素水分快速測定儀，其特征在于：所述的進風口連接吸風機，所述的吸風機安裝在主箱內。
3.根據權利要求1所述的一種鹵素水分快速測定儀，其特征在于：所述的移動輪設置為四個，且所述的移動輪安裝在底座的下方四角處。
4.根據權利要求1所述的一種鹵素水分快速測定儀，其特征在于：所述的隔斷上設有排氣孔，且所述的排氣孔設置為多個，且均勻的分布在隔斷上。
5.根據權利要求1所述的一種鹵素水分快速測定儀，其特征在于：所述的紅外主箱連接遠紅外燈，且所述的遠紅外燈設置為兩個，且所述的遠紅外燈安裝在量杯的上方。
6.根據權利要求1所述的一種鹵素水分快速測定儀，其特征在于：所述的控制面板上設有顯示器和控制按鈕，且所述的顯示器設置為液晶觸模式顯示器，所述的控制按鈕設置為多個，且所述的控制按鈕電控吸風機、排風機紅外主箱、稱量傳感器和CPU處理器。
一種鹵素水分快速測定儀
技術領域
本實用新型涉及水分測量儀器技術領域，具體涉及一種鹵素水分快速測定儀。
背景技術
加熱型電子水分儀的工作原理是對被測物進行加熱，然后利用稱量加熱前以及加熱后的重量來得到被測物的水分含量。而稱量傳感器對于溫度的變化都是相當敏感的，因此加熱型電子水分儀的使用中，由于加熱時溫度的變化會引起稱量傳感器發生稱量結果的偏差，且現有的產品普遍需要將待測量樣品粉碎或混合處理，產生大量的腳料和廢料。
實用新型內容
本實用新型的目的是針對現有的技術存在的不足，一種鹵素水分快速測定儀。
一種鹵素水分快速測定儀，包括移動輪，所述的移動輪安裝在底座下方，所述的底座上設有控制面板、主開關、拎手和主箱體，所述的主箱體上設有進風口，所述的主箱體通過折頁連接上蓋體，所述的上蓋體上設有出風口和彈開按鈕，所述的彈開按鈕連接彈開開關，所述的出風口連接排風機，所述的排風機一側設有紅外主箱，所述的紅外主箱連接遠紅外燈，所述的遠紅外燈安裝在隔斷上，所述的隔斷下方設有量杯，所述的量杯下方設有稱量傳感器，所述的稱量傳感器連接主電板，所述的主電板上設有電路板和CPU處理器，所述的電路板連接主開關和控制面板。
所述的進風口連接吸風機，所述的吸風機安裝在主箱內。
所述的移動輪設置為四個，且所述的移動輪安裝在底座的下方四角處。
所述的隔斷上設有排氣孔，且所述的排氣孔設置為多個，且均勻的分布在隔斷上。
所述的紅外主箱連接遠紅外燈，且所述的遠紅外燈設置為兩個，且所述的遠紅外燈安裝在量杯的上方。
所述的控制面板上設有顯示器和控制按鈕，且所述的顯示器設置為液晶觸模式顯示器，所述的控制按鈕設置為多個，且所述的控制按鈕電控吸風機、排風機紅外主箱、稱量傳感器和CPU處理器。
本實用新型的有益效果為：提出了一種結構緊湊的一種鹵素水分快速測定儀，本實用新型通過風帶走熱量，因此可以維持稱量傳感器的溫度的相對穩定，同時縮短了樣品加熱干燥時間，且樣品不須粉碎或混合處理，故不會產生腳料，紅外主箱連接遠紅外燈能使樣品內部發熱，把其內的水分排于樣品表面，并通過吸風機和排風機產生的風對流將水汽帶走并提高美觀性。
附圖說明

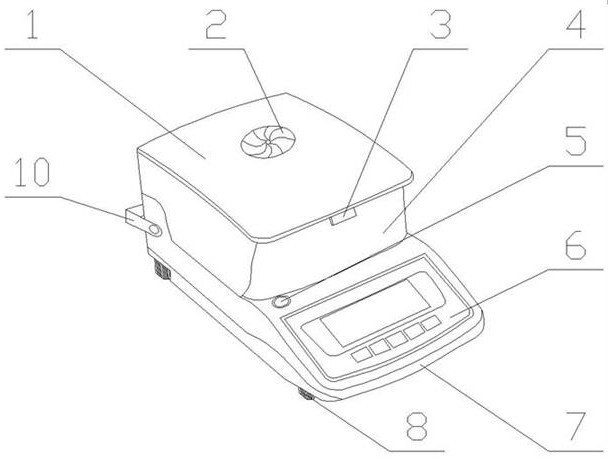

圖1是本實用新型的整體結構示意圖。
圖2是本實用新型的內部結構示意圖。
具體實施方式
附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。
實施例1，如圖所示：一種鹵素水分快速測定儀，包括移動輪8，所述的移動輪8安裝在底座7下方，所述的底座7上設有控制面板6、主開關5、拎手10和主箱體4，所述的主箱體4上設有進風口19，所述的主箱體4通過折頁連接上蓋體1，所述的上蓋體1上設有出風口2和彈開按鈕，所述的彈開按鈕連接彈開開關3，所述的出風口2連接排風機9，所述的排風機9一側設有紅外主箱11，所述的紅外主箱11連接遠紅外燈，所述的遠紅外燈安裝在隔斷上，所述的隔斷下方設有量杯16，所述的量杯16下方設有稱量傳感器17，所述的稱量傳感器17連接主電板14，所述的主電板14上設有電路板13和CPU處理器15，所述的電路板13連接主開關5和控制面板6。
所述的進風口19連接吸風機18，所述的吸風機18安裝在主箱內。
所述的移動輪8設置為四個，且所述的移動輪8安裝在底座7的下方四角處。
所述的隔斷上設有排氣孔12，且所述的排氣孔12設置為多個，且均勻的分布在隔斷上。
所述的紅外主箱11連接遠紅外燈，且所述的遠紅外燈設置為兩個，且所述的遠紅外燈安裝在量杯16的上方。
所述的控制面板6上設有顯示器和控制按鈕，且所述的顯示器設置為液晶觸模式顯示器，所述的控制按鈕設置為多個，且所述的控制按鈕電控吸風機18、排風機9紅外主箱11、稱量傳感器17和CPU處理器15。
一種鹵素水分快速測定儀，本實用新型在使用時需校對測量，待校對測量完成后，打開彈開開關3，將主箱體4內的量杯16加入待測樣品，關閉上蓋體1，給本實用新型供電，打開主開關5，通過觸摸式顯示器將樣品種類選定，通過控制面板6上控制按鈕調節，打開吸風機18、排風機9、紅外主箱11等開關，本實用新型會通過CPU處理器15制動控制測量時間，量杯16下方的稱重傳感器，會實時顯示量杯16的重量并記錄，待本實用新型停止工作時，會將放入時的重量和烘干完的重量輸入給CPU處理器15，并通過換算在觸摸顯示器上顯示出樣品的含水量。
一種鹵素水分快速測定儀，本實用新型通過風帶走熱量，因此可以維持稱量傳感器17的溫度的相對穩定，同時縮短了樣品加熱干燥時間，且樣品不須粉碎或混合處理，故不會產生腳料，紅外主箱11連接遠紅外燈能使樣品內部發熱，把其內的水分排于樣品表面，并通過吸風機18和排風機9產生的風對流將水汽帶走并提高美觀性。
最后說明的是，選取上述實施例并對其進行了詳細的說明和描述是為了更好的說明本發明專利的技術方案，并不是想要局限于所示的細節。本領域的技術人員對本發明的技術方案進行修改或同等替換，而不脫離本發明技術方案的宗旨和范圍的，均應涵蓋在本發明的權利要求范圍當中。
