如何使用鹵素水分儀測定TPU材料水分含量
如何使用鹵素水分測定儀測定TPU(熱塑性聚氨酯)中的水分的含量？這是TPU(熱塑性聚氨酯)供應(yīng)商和他們的客戶都非常關(guān)注的一個問題。本文中提供了典型TPU(熱塑性聚氨酯)樣品水分測定解決方案，您將了解到如何使用鹵素水分測定儀測定TPU樣品水分含量，以及VM-E01快速鹵素水分測定儀的使用流程和規(guī)范。
VM-E01鹵素水分測定儀（0.1mg/0.0001g）
塑料部件的供應(yīng)商和他們的客戶都非常關(guān)注于產(chǎn)品質(zhì)量和快速生產(chǎn)過程。具有合適的水分含量的原料確保無故障的共混和注塑過程、光滑的表面和注塑部件的理想機械性能。維科美拓VM-E01快速鹵素水分測定儀是適用于塑料行業(yè)生產(chǎn)現(xiàn)場進行簡單準確水分含量測定的理想儀器。
事實上使用鹵素水分測定儀進行塑料中的水分含量測定是在ASTM（美國材料試驗協(xié)會標準）標準中已經(jīng)公認的測試方法，D6980-12"采用失重法測定塑料中水分的標準試驗方法"。
維科美拓是水分檢測領(lǐng)域的專家，為不同用戶提供有快速且針對性的行業(yè)解決方案。本文中提供了典型TPU(熱塑性聚氨酯)樣品水分測定解決方案，您將了解到如何使用鹵素水分測定儀測定TPU(熱塑性聚氨酯)樣品水分含量，以及VM-E01快速鹵素水分測定儀的使用流程和規(guī)范。
在您了解如何使用VM-E01鹵素水分測定儀測定TPU(熱塑性聚氨酯)樣品中水分含量，以及快速鹵素水分測定儀的使用流程和規(guī)范之前，您或許還想了解以下這些問題：
鹵素水分測定儀能否替代烘箱法？是可以的，有關(guān)快速鹵素水分測定儀能否替代烘箱法的問題在《快速鹵素水分測定儀能否替代烘箱法》一文中已有闡述。
我想要采用鹵素水分快速測定儀測定塑料中的水分含量，應(yīng)該如何選擇一款快速、準確的型號？有關(guān)如何選擇一款快速鹵素水分測定儀的相關(guān)問題在《快速鹵素水分測定儀選型指南》一文中已有闡述。
我想了解更多鹵素水分測定儀相關(guān)的知識，我該如何獲取這些內(nèi)容？有關(guān)快速鹵素水分測定儀相關(guān)知識在《快速鹵素水分測定儀有哪基礎(chǔ)知識》、《鹵素水分儀技術(shù)參數(shù)解釋》、《鹵素水分測定儀》等文章中已有闡述。
針對快速鹵素水分測定儀測定塑料水分含量，我還有一些其它的問題想要了解，我該如何了解這些信息。有關(guān)鹵素水分儀測定塑料的一些常見問題解答在《鹵素水分儀測定塑料的一些常見問題解答》一文中已有闡述。
WKT-A9型卡爾費休微量水分測定儀（庫倫法）
本實驗使用維科美拓WKT-A9卡爾費休水分測定儀進行TPU(熱塑性聚氨酯)中水分參考值的測定，與WKT-V2卡式加熱爐配合使用，樣品被轉(zhuǎn)移至卡式爐的爐體內(nèi)，揮發(fā)的水分通過干燥的氮氣傳送至電解池而被測定。
在使用VM-E01快速鹵素水分測定儀測定塑料行業(yè)樣品水分含量時，如果沒有進行過相關(guān)實驗或沒找到對應(yīng)的參考方法，維科美拓根據(jù)實驗經(jīng)驗數(shù)據(jù)給您推薦以下設(shè)置方式：
升溫模式：標準模式
停機模式：自動停機（1mg/140s）
取樣量：30g
分辨率：High（0.1mg/0.0001g）
預熱：待機，100°C；在待機溫度下，將樣品空盤預熱1分鐘，然后去皮。
圖1 不同溫度加熱同一樣品對比
（點擊圖片可放大查看）
選擇合適的干燥溫度，使水分含量測定結(jié)果和卡爾費休水分測定儀參考值相匹配。如果出現(xiàn)塑料熔化或顏色明顯變化，則表示設(shè)置溫度過高。一些樣品因其特性的特殊，在加熱過程中避免不了會出現(xiàn)變色的除外（如樣品是聚酰胺，則不可避免的會變化為棕色）。
圖1為兩次加熱后的樣品實例對比圖，左圖說明選擇的干燥溫度是正確，樣品既沒有熔化，也沒有變色。而右圖則明顯出現(xiàn)了樣品變棕色的跡象，因此所設(shè)置的干燥溫度過高（樣品融化及變色）。
待測的樣品應(yīng)及時進行測定，如果不能或不需要立即測定，請將樣品完全裝滿容器（不能少量或不裝滿，如果樣品過少，建議更換小容器），并密封保存，以減少容器內(nèi)的空氣，從而避免保存過程中產(chǎn)生吸潮現(xiàn)象。
將VM-E01快速鹵素水分測定儀置于合適的實驗位置，開機預熱30min，調(diào)節(jié)至水平（水平氣泡居中），并對儀器進行稱重校準和溫度校準，即可開始TPU(熱塑性聚氨酯)樣品的水分測定流程（有關(guān)快速鹵素水分測定儀的安裝、使用環(huán)境、預熱、校準等問題在《鹵素水分測定儀正式測樣前的準備工作》一文中已有闡述，您可點擊鏈接前往了解。）。
1. 將樣品空盤放置在儀器中心位置的三角支架上，在115?C的待機溫度下預熱1分鐘，按去皮鍵進行置零。
2. 用藥勺將30g左右的TPU(熱塑性聚氨酯)樣品快速均勻的平鋪于樣品盤上，等待屏幕數(shù)值穩(wěn)定。
3. 數(shù)值穩(wěn)定后，按開始測定鍵，幾分鐘后即可在屏幕上看到TPU(熱塑性聚氨酯)樣品水分結(jié)果。
VM-E01鹵素水分測定儀（0.1mg/0.0001g）
升溫模式：標準模式
加熱溫度：115℃
停機模式：自動停機（1mg/140s）
取樣量：30g
分辨率：High（0.1mg/0.0001g）
預熱：待機，100°C；在待機溫度下，將樣品空盤預熱1分鐘，然后去皮。
樣品描述：TPU，米色，水解，防微生物，無增塑劑
典型最大允許水分含量 [%]：0.1
吸濕性（23?C/50rH） [%]：未提供

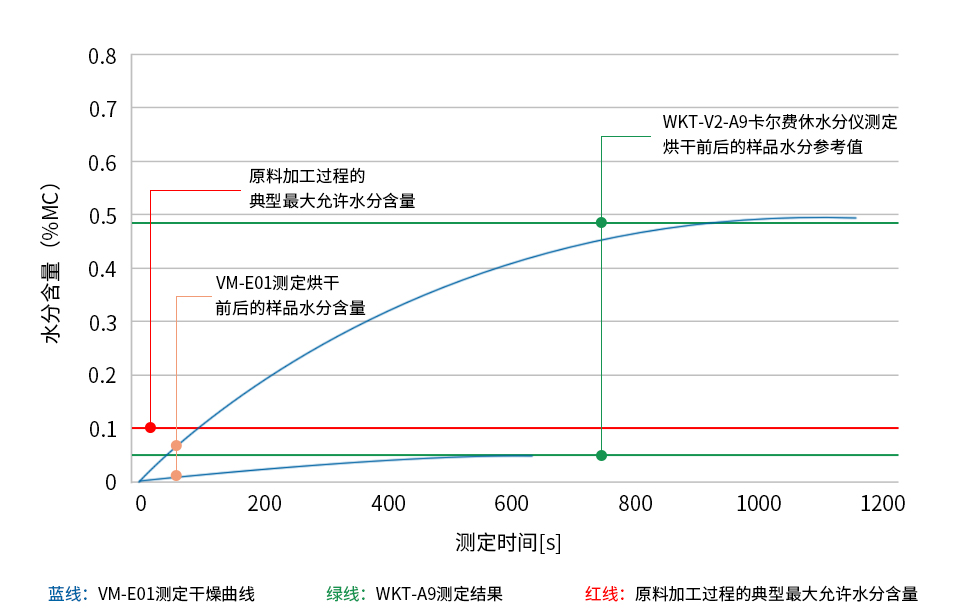

圖表說明
建議：測定6個TPU(熱塑性聚氨酯)樣品，每個樣品含有不同的水分含量(干燥、水分含量）。
綠線：WKT-A9卡爾費休水分儀和配套WKT-V2卡式加熱爐配合使用測定的水分含量（平均值）。
藍線：VM-E01快速鹵素水分測定儀測定的水分含量（平均值）。
紅線：代表塑料粒子加工的典型最大允許水分含量。參考供應(yīng)商針對材料的特定值的說明。
| 樣品信息 | TPU樣品烘干前的水分含量 | TPU樣品烘干后的水分含量 | ||
| 測定方法 | 鹵素水分測定儀 | 卡爾費休水分測定儀 | 鹵素水分測定儀 | 卡爾費休水分測定儀 |
| 水分含量%MC | 0.492 | 0.491 | 0.051 | 0.050 |
| 標準偏差Δ | 0.003 | 0.003 | 0.001 | 0.003 |
| 測定時間[min] | 19 | 30 | 10 | 30 |
特定樣品實驗說明
塑料粒子加工的最大允許水分含量必須始終依照供應(yīng)商的說明。此處所列值僅為典型值，可能不適用于您的特定材料或加工過程。
所列的干燥參數(shù)是對普通塑料進行測試獲得的，并不包含所有等級或顏色的各種塑料。想要獲得特定材料的最佳測定結(jié)果，可能需要對干燥方法參數(shù)進行優(yōu)化。
可以，事實上使用鹵素水份測定儀進行塑料中的水份測定是ASTM（美國材料試驗協(xié)會標準）標準中已經(jīng)公認的測定方法，D6980-12"采用失重法測定塑料中水份的標準試驗方法"。
可以的，有關(guān)快速鹵素水分測定儀能否替代烘箱法的問題在《快速鹵素水分測定儀能否替代烘箱法》一文中已有闡述。）
增強塑料含有玻璃或其他不影響水份測定的材料。所以可以使用同樣方法。
建議根據(jù)不同吸熱特性修改干燥溫度，例如：黑色樹脂使用的干燥溫度要比白色樹脂低大約10?C。
因為干燥失重原理將失去的可塑劑看做是水份，需要特別注意。例如：如果可能，用較低的溫度加熱防止可塑劑的揮發(fā)。
卡爾費休水分滴定儀干燥爐的干燥溫度不能直接應(yīng)用于VM-E01。根據(jù)經(jīng)驗，通常VM-E01的干燥溫度比干燥爐低30?C。
已有的方法可作為很好的參考，但是仍然需要根據(jù)其它供應(yīng)商的聚合體化合物修改測定方法。
熱塑性聚氨酯彈性體又稱熱塑性聚氨酯橡膠，簡稱TPU，是一種(AB)n型嵌段線性聚合物，A為高分子量（1000~6000）的聚酯或聚醚，B為含2~12直鏈碳原子的二醇，AB鏈段間化學結(jié)構(gòu)是二異氰酸酯。熱塑性聚氨酯橡膠靠分子間氫鍵交聯(lián)或大分子鏈間輕度交聯(lián)，隨著溫度的升高或降低，這兩種交聯(lián)結(jié)構(gòu)具有可逆性。在熔融狀態(tài)或溶液狀態(tài)分子間力減弱，而冷卻或溶劑揮發(fā)之后又有強的分子間力連接在一起，恢復原有固體的性能。典型的TPU如氨綸等。
相關(guān)內(nèi)容
鹵素水分測定儀正式測樣前的準備工作有哪些
良好的安裝、維護以及合適的使用環(huán)境，定期進行溫度校準、稱重校準等操作，是確保鹵素水分儀在使用過程中保持良好性能的必要措施。本文中您將了解到快速鹵素水分測定儀正式測樣前的一些準備工作。
鹵素水分儀測定塑料的一些常見問題解答
維科美拓是水分檢測領(lǐng)域的專家，為不同用戶提供有快速且針對性的行業(yè)解決方案。本文中您將了解到VM-E01快速鹵素水分測定儀測定塑料的一些常見問題解答。
鹵素水分測定儀能否替代烘箱法
快速鹵素水分測定儀能否替代烘箱法，答案是可以的，只要通過這兩種方法取得的結(jié)果具有可比較性即可替換，本文將通過鹵素水分測定儀與烘箱法的比較過程來指導操作人員完成這一過程。
相關(guān)產(chǎn)品
解決方案
您近期瀏覽過的產(chǎn)品
